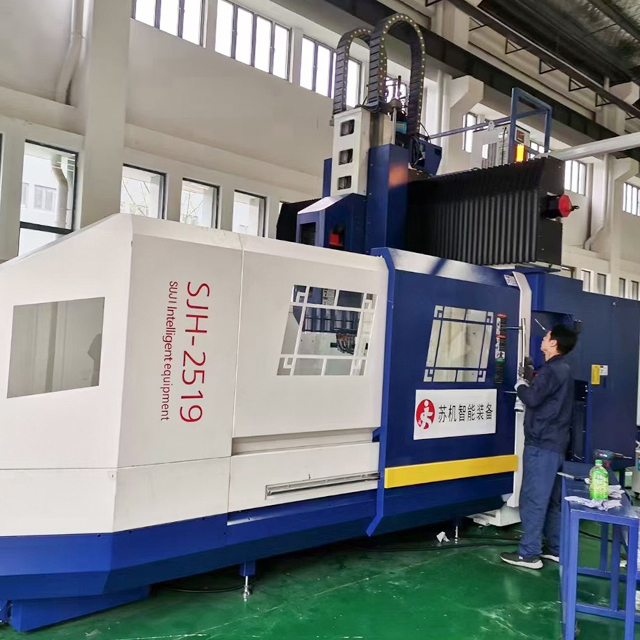

SJH-2519

Портальный обрабатывающий центр SJH-2519 — это экономичный обрабатывающий станок с ЧПУ, оснащенный японской системой ЧПУ Mitsubishi.Он может выполнять сверление, развертывание, зенковку, нарезание резьбы, фрезерование, растачивание и другую обработку.Он подходит для обработки деталей с высокими требованиями к точности и производительности.Это может полностью исключить необходимость использования определенных специальных приспособлений и процессов маркировки, что значительно повышает эффективность процесса.Снизить трудоемкость рабочих.Этот станок подходит для сверления и сверления пластин малого и среднего размера, пластин, гильз, корпусов клапанов, кулачков и других деталей с высокой точностью расстояния между отверстиями в таких отраслях, как автомобили, мотоциклы, аэрокосмическая, военная промышленность, приборы, счетчики, электроника. , формы и т. д. Программируется обработка фрезерования, растачивания, нарезания резьбы и т. д., что сокращает производственный цикл.

Станок SJH-2519 оснащен полной защитой, которая эффективно предотвращает разбрызгивание смазочно-охлаждающей жидкости и стружки, а также имеет красивый и благородный внешний вид.Он оснащен полным набором шпинделей, произведенных известной профессиональной компанией на Тайване, с хорошей производительностью, сильным усилием протяжки и сроком службы;дополнительный поворотный стол с ЧПУ. Он может формировать четырехосную обработку координатной связи;опционально может быть оснащен маслоохладителем шпинделя;Опционально он может быть оснащен автоматическим устройством удаления стружки, которое можно согласовать с конструкцией станины для обеспечения внутренней чистоты.

Основные технические характеристики конструкции станка

3.1.Основные части станка, такие как станина, портал, опора станины, рабочий стол и шпиндельная коробка, изготовлены из высококачественного серого чугуна с высокой ударопрочностью.Они производятся профессиональными предприятиями, прошедшими сертификацию системы качества ISO9000.В процессе литья используются специальные процессы для улучшения механических свойств материалов.производительность.Отливки дважды состариваются для устранения остаточных напряжений внутри материала.Поэтому, когда станок используется для тяжелого или прерывистого резания, он обладает превосходной жесткостью и отличной амортизацией;в то же время он обладает хорошей термической стабильностью и длительной прецизионной стабильностью.В конструкции станка используются двухосная направляющая качения и одноосная направляющая скольжения, так что станок не только учитывает характеристики высокой скорости и высокой точности, но также обладает характеристиками тяжелого резания с превосходными жесткость и эффективность производства, а также взаимодействует с автоматической принудительной смазкой для повышения точности и срока службы станка, а также жесткости.

3.2.Структура всех ключевых частей станка разработана с использованием передового трехмерного программного обеспечения, а оптимальная структура деталей определяется с помощью расширенного компьютерного анализа методом конечных элементов.Станина, портал, седло станины и другие детали имеют большие размеры поперечного сечения, а направляющая имеет большой пролет. Габаритный дизайн, сверхширокая конструкция портала, благодаря чему станок обладает превосходной прочностью, жесткостью и термической стабильностью.

3.3.Основные соединяемые поверхности станка в сборе мелко зачищаются вручную, чтобы обеспечить эффективную площадь контакта соединяемых поверхностей.

3.4.В главном валу используется прецизионный узел главного вала, произведенный тайваньским профессиональным производителем, а в подшипнике главного вала используется высокоточный радиально-упорный шарикоподшипник всемирно известного бренда, обеспечивающий высокую точность и жесткость главного вала.И главный вал, и шкив двигателя прошли испытание на динамическую балансировку, чтобы гарантировать точность и срок службы главного вала.Передняя крышка шпинделя выполняет функцию защиты воздушной завесы для предотвращения проникновения воздушной пыли и смазочно-охлаждающей жидкости.

3.5.Компонент подачи станка использует импортный высокоточный шариковый винт, а опорные подшипники на обоих концах используют импортные специальные подшипники винта, а шариковый винт предварительно растянут;В соединении винт-двигатель используется эластичная муфта без зазора. Трансмиссия не имеет люфта, момент инерции мал, а жесткость трансмиссии высока.Направляющая станка оснащена тайваньской роликовой линейной направляющей.И винт, и направляющая оснащены централизованным автоматическим смазочным устройством, которое автоматически подает масло к винту и направляющей через регулярные промежутки времени, так что станок полностью смазывается во время движения, тем самым обеспечивая отличную работу станка. характеристики быстрого реагирования и низкоскоростная подача.Более длительный срок службы и лучшее сохранение точности.

3.6.Проводка электрического шкафа станка аккуратная, а конструкция разумная.Электрический шкаф оснащен теплообменником.

3.7.Система числового программного управления представляет собой японскую систему числового управления FANUC 0i-MF PLUS.

3.8.Серводвигатель представляет собой двигатель с абсолютными значениями по шине, без переключателя предельного значения/возврата в ноль и без возврата к нулю при каждом включении.

3.9.В системе смазки используется объемный распределитель, который имеет более высокое давление, чем традиционный распределитель, и обеспечивает регулярную и количественную заправку смазочного масла.

3.10.Вокруг верстака устанавливается защитная крышка, чтобы максимально предотвратить попадание стружки в седло.
